一、产品简介
数显式井盖压力试验机符合CJ／T3012-1993《铸铁检查井盖》、CJ／T121-2000《再生树脂复合材料检查井盖》和JC889-2001《钢纤维混凝土检查井盖》、GB/T 23858-2009《检查井盖》等行业或国家标准设计制作，用于井盖承载能力及变形的试验。其结构性能符合试验规范要求。

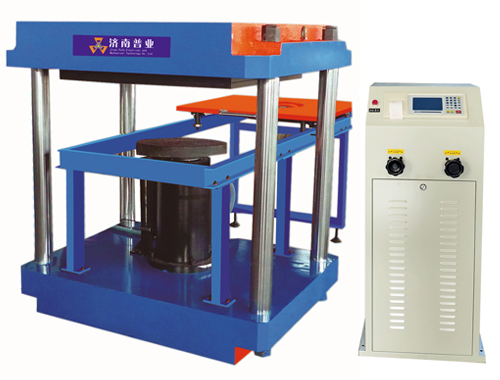

JGY-S系列数显式井盖压力试验机主要有设备机体主机、控制油源组成。
试验机机体由四根立柱将试验台与上横梁连接在一起，下横梁上安装有油缸活塞，上压板位于油缸活塞之上，当试件与上压板接触时，下压板球座能自调正平衡、使试件与上下压板保持水平。下置的活塞与油缸间设有密封装置，可以防油外泄，但使用时活塞仍有微量油外泄，微量的渗出属正常现象。
本试验机的控制油源主要有送回油阀、油箱、油泵、滤油器、电动机等组成，油泵为直转式轴柱塞泵。
二、主要技术参数
| 名称 |
技术参数 |
| 最大试验力 |
600KN |
1000KN |
| 有效试验空间 |
1200mm×920mm（可根据客户要求定制） |
| 工作台高度 |
900mm（可根据客户要求定制） |
| 力值精度 |
≤±1%（优于1级） |
| 加载速度调节范围 |
0.1～25KN/s |
| 变形测量范围 |
0～20mm |
| 变形测量精度 |
数显采集0.01mm |
| 活塞行程 |
250mm |
| 载荷指示精度 |
0.1KN |
| 加载方式 |
手动控制 液压加载 |
| 数控方式 |
液晶数显显示器 |
| 刚性垫块及橡胶垫片 |
φ250*40，φ356*40各一套 |
| 电机功率/电压 |
1.1kW；380V加零线 |
| 主机重量 |
2000kg |
| 主机外形尺寸 |
1400×1200×1435(mm) ；1400×2412×1435mm（带送料机构） |
| 控制油源外形尺寸 |
500×450×1200(mm） |
三、主要特点
1、主机采用高刚度结构，加载油缸下置，便于取放井盖试件，保证试验过程中的安全性。
2、刚性垫块与活塞推出端之间采用球铰式联结，保证井盖与反力板之间接触完全，保证测得承载力的真实性。
3、油缸与活塞间采用特殊材料密封，达到高密封、低摩擦、长寿命之功效。
4、采用专业试验机油泵电机组，低噪音长寿命。
5、选用超精滤油器，保证油路系统内的清洁从而保证控制执行元件的长效工作。 |
