产品详情

功能及技术参数

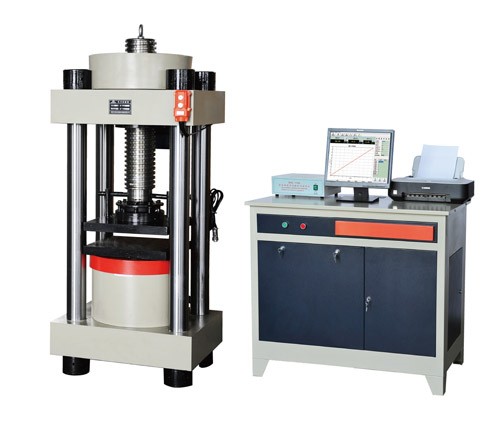

1．主机：规格型号：YAW—2000B
2．试验力测量：
   A．试验力测量范围：80—2000KN；
   B．试验力示值精度：≤显示值的±1%；
   C．试验力测量分辨率：0.005%FS。
3．位移测量：
   A．光电编码器测量活塞行程；。
   B．位移示值相对误差：±1%；
   C．位移测量分辨率：0.005mm。
4．速度控制：
   A．载荷等速率控制范围：0.1～4%FS/s；等速率控制精度:±5%；
   B．恒试验力速率控制精度：±3%设定值。
5．承压板尺寸：∮300 mm。
6．最大压缩空间：350mm。
7．活塞行程：50mm。
8．两立柱间距：270*200
9．活塞直径：∮250mm。
10．液压泵额定压力： 40Mpa。
11．卸载速度：4mm/s。
12．液压系统：
    A．液压原理为负载适应型进油节流调速系统。
    B.油箱内的液压油通过电机带动高压齿轮泵进入油路，流经单向阀、10μ高压滤油器、压差阀组、伺服阀，进入油缸。计算机 发出控制信号到伺服阀，控制伺服阀的开口和方向，从而控制进入油缸的流量，实现等速试验力、等速位移等的控制。
13．控制系统：
      A．Windows2000/XP操作平台；
      B．在以手动控制试验进程的同时，完成试验机的试验数据屏幕显示.
      C．具有试验力、峰值、试样变形、活塞位移、试验曲线的屏幕显示功能；
      D．可以满足GB/T50266-2013《工程岩体试验方法标准》等标准的要求；

      E．可完成岩石抗压强度试验，可计算出岩石抗压强度参数。
14．适用标准与数据处理：
      A．用户可以定制符合国家标准或其它标准要求的数据处理软件；
      B．试验过程能够模拟再现和试验数据的再分析。
15．安全保护装置：
      A．当试验力超过每档最大试验力的2%-5%时，过载保护，系统卸荷；
      B．当活塞升起达到上极限位置时，行程保护，油泵电机停机；
      C．具有过流、过压、超温保护。
16．其他：
      A．电机：AC380V±10%  0.75KW；
      B．主机尺寸：430mm*355mm*850mm
      C．主机重量：约850kg。
