一、技术说明及使用范围
1、该机主要用于测定岩石力学性能试验：岩石抗拉（采用巴西劈裂圆盘试验）软岩的单轴压力试验；还可选装抗剪力辅具（变角剪切夹具）完成岩石变角剪切试验。该试验机具有岩石（煤和岩石）多功能试验，方便、经济、多功能科学测试仪器，可用于煤矿、地质、水工、交通、建筑等工程单位作岩力学性能试验。
2、主机采用高强度框架结构，整机结构紧凑、布局合理.控制单元采用交流伺服调速系统，控制高精度、高频响交流伺服电机，驱动精密低噪音减速机，带动精密滚珠丝杠副进行试验，可实现试验速度的大范围调节(0.2—50mm/min），试验过程平稳、高效。试验数据可任意存取，并可实现数据和曲线的再分析，局部放大和数据、试样、环境、测试条件再编辑，并打印出完整的试验报告和曲线。
3、本系列产品全面符合GB/T16491-2008《电子式万能试验机》JJF1103-2003《万能试验机计算机数据采集系统评定》、JJG139－1999《拉力、压力和万能试验机的检定规程》的要求，可按照GB/T50266-2013《工程岩体试验方法标准》等标准的要求，完成岩石抗拉（巴西劈裂）、岩石压缩强度、岩石压缩变形试验（计算岩石弹性模量、泊松比等参数），岩石点荷载、抗剪（变角剪切）等试验。
二、功能及技术参数
1、主机：规格型号：YAW-30CCD
2、试验力测量：
       A.试验力测量范围：0-300kN；
       B.试验力示值精度：≤显示值的±1%；
       C.试验力测量分辨率：0.005%FS。
3、位移测量：
       A.光电编码器测量行程；
       B.位移示值相对误差：±1%；
       C.位移测量分辨率：0.005%FS。
           位移值显示：计算机屏幕显示直读数
4、速度控制：
       A.载荷等速率控制范围：0.05-8.0kN/S；
          等速率控制精度:±5%；
       B.试验速度控制范围：0.05-50mm/min。
5、承压板尺寸：∮260 mm。
6、活塞行程：200mm。
7、压盘间距：350mm。
8、立柱间距：300mm
9、控制系统：可通过伺服机构自动控制加载速度和/或位移速度
       A.win7操作平台；
       B.在以自动控制试验进程的同时，完成试验机的试验数据屏幕显示；
       C.具有试验力、峰值、试样变形、位移、试验曲线的屏幕显示功能；
       D.可以满足GB/T50266-2013《工程岩体试验方法标准》等标准的要求；
       E.完成岩石抗拉强度和岩石压缩强度试验，岩石压缩强度变形试验（计算岩石弹性模量、泊松比等参数），抗剪（变角剪切）等力学试验.
10、适用标准与数据处理：
       A.用户可以定制符合国家标准或其它标准要求的数据处理软件；
       B.试验过程能够模拟再现和试验数据的再分析。
11、安全保护装置：
       A.当试验力超过每档最大试验力的2%-5%时，过载保护，系统卸荷；
       B.当丝杠升起达到上极限位置时，行程保护，电机停机；
       C.具有过流、过压等保护。

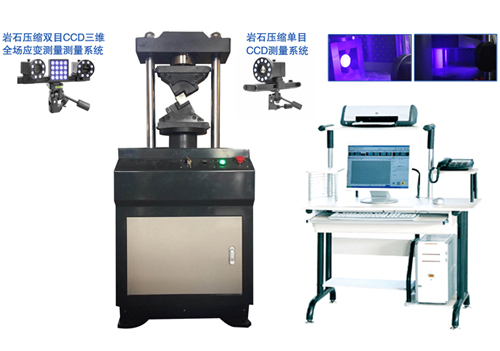

 可选《一》：岩石压缩单目 CCD 测量系统

3.测量精度亚像素级：0.01 像素

岩石压缩双目CCD三维全场应变测量系统是一种非接触式的光学动态测量方法，采用图像相关技术与视觉三角计算法，在试样加载过程中，使用高精度工业相机对试样表面连续拍摄图像，通过数学三维重建计算，得到每个状态相应测量点高精度三维坐标，分析不同加载状态下的三维坐标信息，可以准确计算试样在加载下的三维坐标、三维位移和应变、速度以及加速度等测量结果，通过分析测量数据，可以获得岩石的压缩力学性能参数及运动轨迹变形。

技术优势：

1. 非接触式测量，高精度、高效率，对材料自身性能无影响；

2. 适用于岩石和煤、混凝土压缩变形、抗拉劈裂、变角剪切等试验；

3. 测量范围大，从微米到米；

4. 应变范围从0.002%到大于2000%；

5. 丰富的计算分析结果：

l 三维坐标、空间位移、轨迹、速度、加速度；

l 应变：应变XYZ、主应变、Mises应变、Tresca应变等；

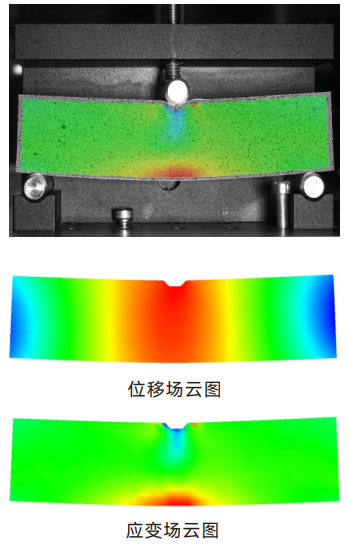

l 三维全场色谱图、2D界面应变分布曲线；

l 横向、纵向应变测量，弹模测量、泊松比测量；
