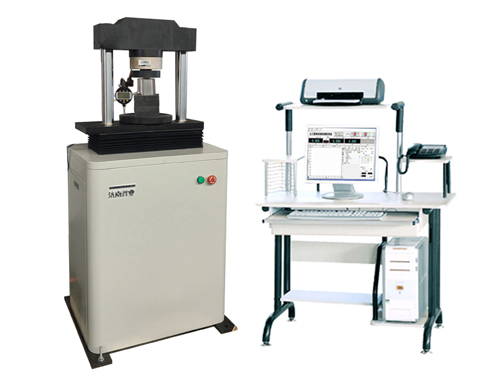

YDW-20T微机控制土工固结试验机
产品名称: YDW-20T微机控制土工固结试验机
产品简介: 土工固结试验机是一款多功能、全自动的土体固结测试系统,得益于新型的低维护、高效和环保的电子式伺服控制技术。无噪音、紧凑、高性能的伺服系统可以通过我们专业的软件运行,满足GB/T50123-2019《土工试验方法标准》固结试验,主要用于土工固结试验压缩试验,检测土壤的压力与变形的关系、计算土的单位沉积、压缩指数、回弹指数以及固结系数等。还可以完成水泥、混凝土、岩石单轴压缩变形测试,可用于煤矿、地质、水工、交通、建筑等工程单位。

产品详情

主机采用高强度框架结构,整机结构紧凑、布局合理.控制单元采用交流伺服调速系统,控制高精度、高频响应交流伺服电机,驱动精密低噪音减速机,带动精密滚珠丝杠副进行试验,可实现试验速度的大范围调节,试验过程平稳、高效。试验数据可任意存取,并可实现数据和曲线的再分析,局部放大和数据、试样、环境、测试条件再编辑,并打印出完整的试验报告和曲线。

功能及技术参数

1.主机:规格型号:YDW-20T

2. 测量相对误差:±0.5%

3.试验力测量:

      A.试验力测量范围:4-200kN;

      B.试验力示值精度:≤显示值的±0.5%;

      C.试验力测量分辨率:0.005%FS。

4.位移测量:

      A.光电编码器测量行程;。

      B.位移示值相对误差:±0.25%;

      C.位移测量分辨率:0.005%FS,

      D. 位移值显示:计算机屏幕显示直读数

5.变形测量:

      A.数显千分表测量变形;。

      B.变形示值相对误差:±0.25%;

      C.位移测量分辨率:0.005%FS,

      D. 变形显示:计算机屏幕显示直读数

6.速度控制:

      A. 负荷控制加载速度:2.4kN/S±0.2kN/S任意设定

      B. 载荷等速率控制范围:0.05-8.0kN/S;等速率控制精度:±5%;

      C. 试验速度控制范围:0.05-50mm/min。

7.承压板尺寸:上压盘φ150mm&下压盘φ220mm;

8.测定沉降速率是可分级稳定加载:6s-120h(任意设定);

9.丝杠行程:100mm

10.抗压试验空间(高):0-200mm。

11.立柱间距:290mm

12. 电源:AC220V±10% 50Hz  功率:1.1KW

13. 外型尺寸:约630×400×1400mm

14. 重量:约350kg

15.压盘间距调整:电动调整+辅助垫块;

16.试验框架整体刚度:不小于300KN/mm;

17. 控制系统:可通过伺服机构自动控制加载速度和/或位移速度;

      A.Win7操作平台;

      B.在以自动控制试验进程的同时,完成试验机的试验数据屏幕显示;

      C.具有试验力、峰值、试样变形、位移、试验曲线的屏幕显示功能;

18.适用标准与数据处理:

      A.用户可以定制符合国家标准或其它标准要求的数据处理软件;

      B.试验过程能够模拟再现和试验数据的再分析。

19.安全保护装置:

      A.当试验力超过每档最大试验力的2%-5%时,过载保护,系统卸荷;

      B.当丝杠升起达到上极限位置时,行程保护,电机停机;

      C.具有过流、过压等保护。

主要配置

QQ截图20240815133658
